Nos dedicamos a  la adquisición y control  de datos, consiste en  tomar muestras del mundo real  para generar datos que puedan ser manipulados por un ordenador.

Consiste, en tomar un conjunto de señales físicas, convertirlas en tensiones eléctricas y digitalizarlas de manera que se puedan procesar en una computadora.

El objetivo de nosotros es proporcionar una herramienta que permita realizar un sistema de monitoreo automatizado.

 La Medición y control de la presión, caudal, humedad, temperatura, conductividad, etc.  Son fundamentales en todo proceso de industrial permitiendo conocer y actuar en tiempo real en cada punto del sistema.

Esta herramienta ofrece interfaces gráficas que representan los valores obtenidos durante un determinado monitoreo de la sensores. Permitiendo al los usuarios realizar un análisis comparativo.

Nos encargamos de sus necesidades, le proporcionamos una solución a su medida. Trabajamos con una variedad de distintos sensores.

Estamos orientados:

                                Medición de presión

                                Medición de temperatura

                                Medición de caudal

                                Medición de Nivel

                                Medición de radiación

                                Otros

Los instrumentos  pueden ser de varios fabricantes Tecmes
Siemens
 EIT
Zeno 3000
Cambell
Siap+Micro
Scada pack lp
Metos
Vega
otros.

Nosotros nos encargamos de instalación, puesta en marcha y mantenimiento de los equipos.
También realizamos servicio técnico de equipos ya instalados, los actualizamos, modernizamos.
Realizamos mantenimiento de diferentes tipo sensores.

Nos Pueden consultar : joselaorden24@gmail.com

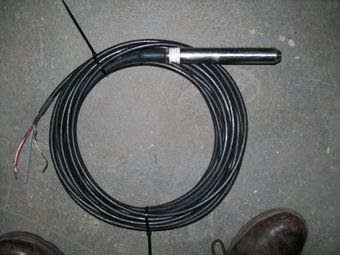

Sensor de nivel por presión:

El sensor de nivel se utiliza para medir nivel de líquidos en base a la presión hidrostática generada por este sobre una celda de medición o transductor primario. Se trata de un generada piezorresistivo de presión diferencial alojado en una cápsula estanca.

El sensor se sumerge en el liquido a medir de modo que la toma de presión queda en contacto y sometido a la presión de la columna de liquido por encima de este, a su vez mediante un tubo capilar presente en el interior del cable se conecta el interior de la capsula con la presión atmosférica, lo cual se toma como presión de referencia o nivel cero de profundidad.
De este modo la diferencia de presión resulta proporcional al nivel de la columna de líquido existente por encima del sensor.

Conexionado Eléctrico:

Conductor	Señal Eléctrica
Rojo	+12 Vcc Típico (alimentación)
Blanco	Salida (0-4Vcc o 4-20 mA)
Azul	0 Vcc (referencia de alimentación y salida)
Malla	Blindaje Electrostática (conexión a tierra)

Soluciones prácticas: vea como proceder en caso que su equipo presente alguna de las anormalidades descriptas abajo:

Problema	Causas Probables	Soluciones
Entrega 0Vcc en la salida	Cables en cortocircuito o mal conectados	Verificar conexiones y ausencia de cortos circuitos entre conductores
	Falta de alimentación	Verificar el voltaje de Alimentación entre cables rojo y azul
Medición Errónea	Sensor mal escalado	Corregir el nivel de referencia
	Toma de presión obturada	Verificar el paso de aire en la toma de presión

Medicion de señal- ruido en Antenas

Material utilizado:

· Materia 12 Vcc 1.5 A

· Radio YAESU FT-415

· Cable coaxil de 50 ohm

· SWR y Power Meter CN-130L

· Antena SR2

Ensayo

Se fija la frecuencia del transmisor de radio YAESU en 144MHz (ya que el rango de frecuencia del uplink utilizado por el MODEM Satelital Ds100 es 140-149Mhz), se pulsa el boton de transmisión de la radio y se mide la potencia reflejada y trasmitida en el medidor. Luego se calcula el ROE

ROE= (Pt+Pr)/(Pt-Pr)

Se arma el siguiente circuito:

Desde el conector de antena de la radio YAESU conectar un cable coaxil hasta INPUT (Tr) medidor y desde el conector OUTPUT (antena) del medidor otro cable coaxil hasta la antena.

Procedimiento:

Una vez armado el circuito, setear la frecuencia de la radio en 144Mhz, para eso hay dar alimentación a la radio, inicialmente la misma muestra 100 000 Mhz en el display. Pulsar la tecla FM (botón de abajo a la derecha) de la radio y se ve una letra F en el display, luego con la tecla UP (flecha hacia arriba) la frecuencia sube de a 1 Mhz, mantener apretado hasta llegar a 144 MHz.

El medidor de potencia debe tener seleccionado el rango en 20 W y el selector en PEP. El CN-103(medidor de potencia) no necesita alimentación externa.

Una vez seteado el valor de frecuencia pulsar la tecla del costado de la radio y medir la potencia reflejada y transmitida en el medidor. Calcular el ROE.

Se debe lograr una ROE <1.3

Por ejemplo: si mido Pt =4w y Pr= 0.4 w entonces ROE=1.22

Pt ( potencia transmitida) se mide en escala Forward.

Pr ( potencia reflejada) se mide en la escala Reflected.

Si el ROE es mayor a 1.3 hay que :

· Verificar los cables y conectores

· Distancia de la antena al mástil

· Longitud de la antena

Fuente: Ariel DiPace

Voltímetro:

Al utilizar un voltímetro la primera operación es ajustarlo a la escala que estime suficiente para la tensión que se espera medir.

El voltímetro deberá conectarse en paralelo con la carga o elemento que se quiera medir, de tal modo que, cualquiera que sea el valor indicado por el instrumento, éste sea siempre la tensión entre las puntas de prueba.

Fuente de imagen:http://www.electropilco.com.mx/oscommerce/index.php?language=es

Como Medir continuidad equipos remotos:

Todo circuito ha de disponer un trayecto eléctrico cerrado, o sea tener continuidad.

Si en el circuito hay ruptura, o si el interruptor esta abierto, la no hay circulación de corriente.

Por consiguiente, cuando nos encontremos con la estación caída o sin corriente, lo primero que debe verificar la fuente de alimentación (batería o fuente 220V) y lo segundo comprobar la continuidad del circuito.

Para comprobar la continuidad existen varios aparatos instrumentos:

· Óhmetro (multimétro)

· Lámparas de Pruebas

Todo circuito que vaya a comprobarse con un multimétro o una lámpara de pruebas deberá desconectarse su fuente de alimentación normal.

Cuando las puntas del multimétro estén en contacto, si existe continuidad, el instrumento registrara una resistencia muy baja (dependiendo del instrumento emitirá señal sonora), cuando el circuito este –abierto-, o sea, cuando no haya continuidad, el instrumento se leerá –infinito-.

Antenas Unidireccionales:

El lugar de la instalación es muy importante. La antena no puede estar rodeada de objetos tales como, árboles, líneas de energía eléctrica, telefónica, u otras antenas; elementos que reducirían notablemente su eficiencia.

La conexión directa atierra de la antena, torre y mástil es muy importante. Esto asegura una protección en caso de descargas eléctricas, corrientes estáticas.

Verificación de continuidad: se verifica la continuidad conector macho( coaxial de cobre) y la antena. También se verifica la continuidad de la malla del coaxial y la antena.

Prueba:

· Tiene que existir continuidad entre 1 y 3º

· Tiene que existir continuidad entre 2 y 3

En el punto 4 la bobina hace contacto con la parte de atrás de 2, este contacto solo mediante presión.

En el punto 6 es un cable de cobre hace de puente entre la varilla roscada y el punto 2.

Verificación de la frecuencia de la antena:

La medición de el ROE con un roímetro, se logra colocando el instrumento en entre medio del equipo de transmisión y la antena. Este ultimo nos permite leer una potencia radiada (lo que acepta la antena) y potencia reflejada (lo que rechaza).Con estos valores entre a un grafico llamado ábaco de ROE, donde uno los puntos leídos de Potencia directa y potencia reflejada, esta recta formada me intersecta una recta reglada de ROE.

El valor obtenido según el manual de la antena SR-2 omnidireccional base de el Roe es de 1.2 a 1. Si el valor no se encuentra en este rango, se debe corregir el ROE.

ROE se varia con variación de la altura de la antena.

Otra manera practica para medir el R.O.E de una antena con los dato leídos de la potencia irradiada (Pi) y potencia reflejada ( Pf). Es una manera muy fácil de realizar en campo.

R.O.E.= (Pi+Pf) / (Pi - Pf)

Fuente: http://www.walmarelectronica.com.ar/marco%20home.htm

Regulador de Carga para modulos fotovoltaicos:

Protege la batería contra sobrecargas excesivas. El regulador desconecta el panel solar cuando supera un valor determinado.

La Reconexión de panel solar a la batería se produce cuando la tensión de las mismas cae debajo de otro determinado valor prefijado. Cuando la radiación solar es nula o insuficiente para cargar la batería (noche, amanecer, nubosidad, sombras) el regulador desconecta la batería aunque estas quieran cargas.

Conecte en forma secuencial, cuidado expresamente la polaridad de los cables:

1º_ Panel Solar

2º_ Bateria

Para la desconexión siga la secuencia en orden inverso.

Problemas en el funcionamiento Panel o Regulador:

Problemas en el funcionamiento de un panel solar no necesariamente se deben al mal funcionamiento el sistema de control. Siempre es conveniente verificar todo el conexionado, siguiendo con un tester, de ser posible, las tensiones en los módulos, baterías, consumo, así como en borne del regulador.

Si se detecta que el problema presentado tiene su posible causa en el mal funcionamiento del regulador siga las siguientes indicaciones:

Problema	Causa Posible	Que Hacer
Las baterías no son cargas completamente	Lectura defectuosa de tensión por mal ajuste de cables a bornes	Ajustar correctamente todas las conexiones
	El valor por corte por alta es bajo
Los módulos no se conectan aunque las baterías estén descargadas	Se han quemado las llaves electrónicas	Remplazar el regulador

Verificación con el tester: si los bornes de panel tiene un voltaje superior a 14 volt, el regulador tiene haber cortado por alta (es un circuito abierto).

Fuente:http://www.pantallassolares.com.ar/reguladores-solartec.html
